Máy quét siêu âm màu tim mạch SGS Thiết bị siêu âm Doppler cầm tay 220V

Hệ thống Doppler màu kỹ thuật số đầy đủ Máy siêu âm Doppler y tế

Tim mạch sử dụng máy siêu âm hệ thống Doppler màu siêu âm

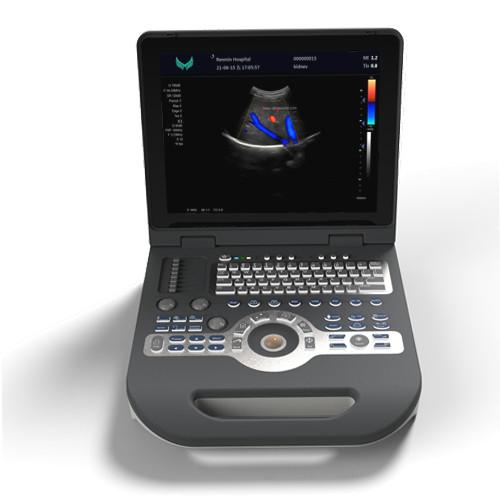

Máy quét chẩn đoán Doppler màu siêu âm máy tính xách tay XF3800

XF3800 là một máy tính xách tay hệ thống chẩn đoán siêu âm doppler màu kỹ thuật số đầy đủ, Nó là một nghiên cứu và phát triển của nhóm XIANFENG kết hợp với nhu cầu thị trường về loại xe ban đầu dựa trên sự phát triển và thiết kế theo phong cách mới, hình ảnh lưu lượng máu đầy đủ rõ ràng, các chức năng phụ trợ như Thêm phong bì PW và ba chế độ hình ảnh và các tính năng thực tế như đồng bộ hóa thời gian thực. Nó được sử dụng rộng rãi trong kiểm tra bụng, phụ khoa, sản khoa, tiết niệu, mạch máu, tim, xương và các cơ quan nhỏ, đặc biệt là trong khám lâm sàng lớn các tổ chức y tế và hệ thống y tế ban đầu. Đây là một công cụ hiệu quả về chi phí.

Điều hành Môi trường

Nhiệt độ môi trường hoạt động: ＋ 5 ℃ ～ ＋ 40 ℃ Độ ẩm tương đối: ≤80%

Áp suất khí quyển: 700hPa — 1060hPa Nguồn điện: AC220V ± 22V, 50Hz ± 1Hz Chỗ cắm phải có nguồn điện độc lập.

Đặt xa điện trường mạnh, thiết bị từ trường mạnh và thiết bị điện áp cao

Những đặc điểm chính:

Đồng bộ ba thời gian thực (B, PW, CFM)
· Màn hình LED 15 inch

· Tích hợp ổ cứng thể rắn 128G, bộ lưu trữ USB bên ngoài
· Tối ưu hóa hình ảnh, đa tia
· Chế độ hình ảnh: 2D, 3D, Màu / PW / Nguồn

· Phạm vi độ sâu: 50-360mm
Pin tích hợp
. Phát Doppler, Chế độ M-lái tự do.
.Probe Tùy chọn: Đầu dò lồi, Đầu dò xuyên âm đạo, Đầu dò vi lồi, Đầu dò tuyến tính, Đầu dò xuyên trực tràng.

Phạm vi áp dụng:

Các ứng dụng hệ thống siêu âm doppler màu này bao gồm hình ảnh bụng, sản khoa, phụ khoa, tim, mạch máu, tiết niệu, cơ quan nhỏ, vú, nhi khoa và sơ sinh, hình ảnh tim thai, chọc dò, v.v.


Thông số đầu dò:

- Mặt lồi: R60 (R50) Tần số trung tâm 3,5MHz (dải: 2-6MHz)

- Đầu dò vị trí (TVS): tần số trung tâm 6,5MHz (phạm vi: 5-12MHz)
- Micro-lồi: tần số trung tâm 3,5MHz (phạm vi: 3-6MHz)

--Linear: Tần số trung tâm 7,5MHz (Phạm vi: 5-12MHz)
- Đầu dò vi lồi tần số cao: tần số trung tâm 5MHz (phạm vi: 4-8MHz)

Máy tính xách tay hệ thống chẩn đoán siêu âm màu kỹ thuật số đầy đủ

--Có công nghệ tạo chùm tia kỹ thuật số đầy đủ
- Chế độ quét: Mảng lồi, âm đạo, mảng tuyến tính tần số cao, mảng theo giai đoạn;

- Chế độ ứng dụng: bụng, phụ khoa, sản khoa, nội tạng bề ngoài, bác sĩ tiết niệu, tim và người dùng xác định mô hình 1-4, tổng số mười mô hình;
- Chế độ hình ảnh: tạo chùm tia kỹ thuật số, hình ảnh hài hòa mô;

--Dải động: 0 ~ 120dB có thể điều chỉnh;
- Chế độ hiển thị: B, B / B, M, B / M, CFM, CMF / B, PDI, B / PW, tổng tám chế độ;
- Ngõ ra âm thanh: Hiển thị thời gian thực chỉ số cơ và chỉ số nhiệt;
- Công suất âm thanh: Bước có thể điều chỉnh, hiển thị thời gian thực;
- Thang đo dải: 256 thang đo;

- Phóng đại hình ảnh: hình ảnh trong hình ảnh phóng to và thu phóng một phần chức năng;
--Xử lý hình ảnh: Tăng cường cạnh: Có thể điều chỉnh đa cấp
-Khung hình trung bình: Có thể điều chỉnh nhiều mức
-Đường trung bình: Có thể điều chỉnh đa cấp
-Tối ưu hóa lấy nét: Có thể điều chỉnh đa cấp độ
-Grey Restrain: Có thể điều chỉnh nhiều cấp độ
-Hiệu chỉnh gamma: Điều chỉnh đa cấp
-Độ tương phản: Có thể điều chỉnh
-Độ sáng: Có thể điều chỉnh

- Màn hình độ sâu: ≥250mm;
--B / D mục đích kép: mảng tuyến tính: B / PWD;mảng lồi: B / NKT;
- Xử lý màu giả: 16 loại mã hóa màu giả có thể tùy chọn;
--Gain điều chỉnh: 8 phân đoạn TGC, B / M / D / C có thể điều chỉnh độc lập;Đường cong TGC có thể hiển thị và ẩn tự động;


- Chức năng tối ưu hóa chuyển động tự động: Tích hợp nhiều kiểu kiểm tra, theo các cơ quan kiểm tra khác nhau, cài đặt trước kiểm tra hình ảnh tốt nhất
điều kiện, giảm các phím thao tác điều chỉnh;
-Chức năng tối ưu hóa một cú nhấp chuột: cài đặt trước một số thông số điều chỉnh tiêu điểm trên một nút, một phím để nhận ra hình ảnh nhanh chóng
tối ưu hóa;

- Hệ thống báo cáo: hệ thống tạo báo cáo tự động và có thể là các ký tự toàn màn hình bằng cả trình soạn thảo tiếng Trung và tiếng Anh;

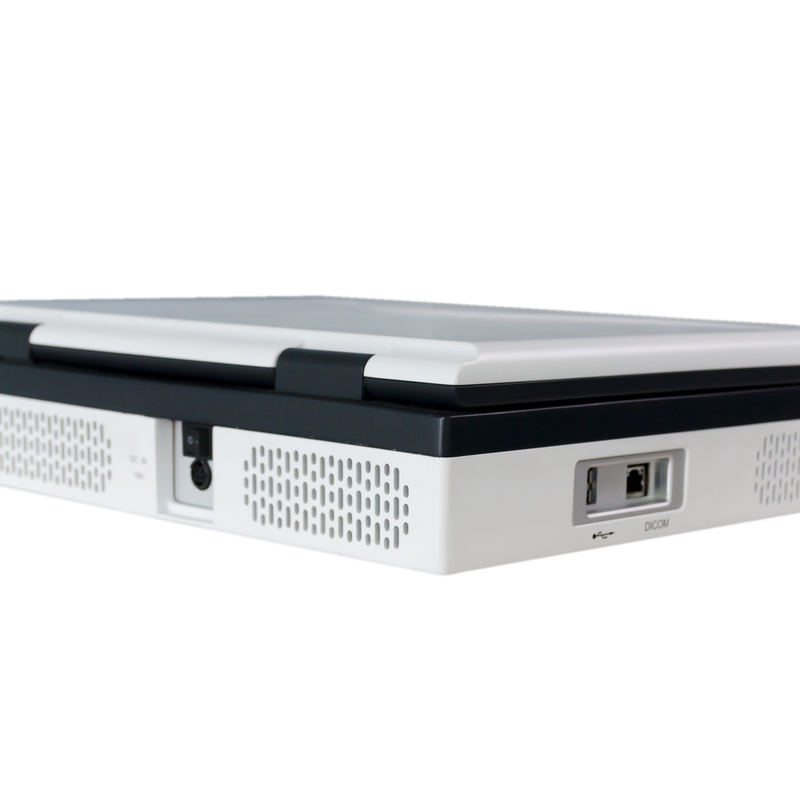

- Giao diện đầu ra: USB, giao diện DICOM;

- Đo lường và tính toán: Đo lường thường xuyên ở chế độ B:
--Khoảng cách, chu vi, diện tích, thể tích, góc, tỷ lệ và tỷ lệ stenos.
- Chế độ M đo thường xuyên: Nhịp tim, thời gian, khoảng cách, tốc độ, tỷ lệ, v.v.

-Nguồn điện đầu vào: ≤320V;
-Trọng lượng vật chủ: khoảng 6kg;

- Đo siêu âm: Tử cung, cổ tử cung, nội mạc tử cung, buồng trứng, nang noãn.
- Đo lường sản khoa: EGA, ETD, ước tính cân nặng thai nhi, chỉ số AFI, báo cáo OB (bao gồm cả bảng OB).
- Đo lường tim mạch: đo LV.
- Đo lường khoa học: Thể tích tuyến tiền liệt, thể tích dịch chuyển, dung tích bàng quang và lượng nước tiểu còn lại.
- Các phép đo PW: Thời gian, tốc độ, Nhịp tim, RI, PI, v.v.

- Lưu trữ hình ảnh: Lưu trữ hình ảnh, lưu trữ video, vòng lặp cine, dung lượng lưu trữ đĩa ≥ 120G;
- Dữ liệu bệnh nhân: Quản lý hồ sơ y tế, yêu cầu và in báo cáo, đầu ra video hình ảnh (HDD, USB, DVD-RW tùy chọn), tích hợp
máy trạm siêu âm;

- Phép đo khác: Đo thể tích lát cắt, đo góc khớp háng.

-Kích thước ngoại hình chủ nhà: 370 × 382 × 90 (dài × rộng × cao) (mm3).
-Kích thước bao bì: 540 × 300 × 560 (dài × rộng × cao) (mm3).

Siêu âm Doppler màu B là sử dụng xử lý tín hiệu Doppler, sử dụng công nghệ liên quan đến kỹ thuật tự tương quan để thu được tín hiệu lưu lượng máu sau khi mã hóa màu trong lớp phủ thời gian thực trên hình ảnh 2 d, cụ thể là sự hình thành hình ảnh lưu lượng máu siêu âm Doppler màu .Những ưu điểm chính là:

1).Có thể nhanh chóng hiển thị trực quan sự phân bố mặt phẳng hai chiều của trạng thái dòng máu;

2).Hiển thị hướng chảy của máu;

3).Nó là thuận tiện để xác định các động mạch và tĩnh mạch;

4).Sẽ rất hữu ích nếu bạn hiểu bản chất của dòng máu;

5).Nó là thuận tiện để hiểu tốc độ của dòng máu;

6).Có thể tìm thấy một cách đáng tin cậy shunt và nôn trớ;

7).Có thể thực hiện một phân tích định lượng cho chùm tia, chiều rộng, chiều dài và diện tích của dòng máu;

Hệ thống Doppler màu kỹ thuật số đầy đủ XF3800

Đo lường cơ bảnB cách thức

Ở chế độ B, có thể thực hiện phép đo cơ bản được thể hiện trong bảng 12.1:

Chúng tôi là một kinh nghiệmnhà chế tạoở Trung Quốc, tập trung vào nghiên cứu phát triển và sản xuất siêu âm đen trắng và máy quét siêu âm doppler màu kể từ2005.Chúng tôi đã và đang làmOEM và ODMhơn hàng trăm công ty và nhà máy trong hơn 15 năm qua.
Sản phẩm của chúng tôi làgiá cả phải chăng, đáng tin cậy và có thẩm quyền.Chúng tôi bán hơn 10000 đơn vị cho khắp nơi trên thế giới vàtỷ lệ sửa chữa ít hơn 1%, tất cả các quy trình sản xuất được thực hiện nghiêm ngặt vớiCE và ISO.
